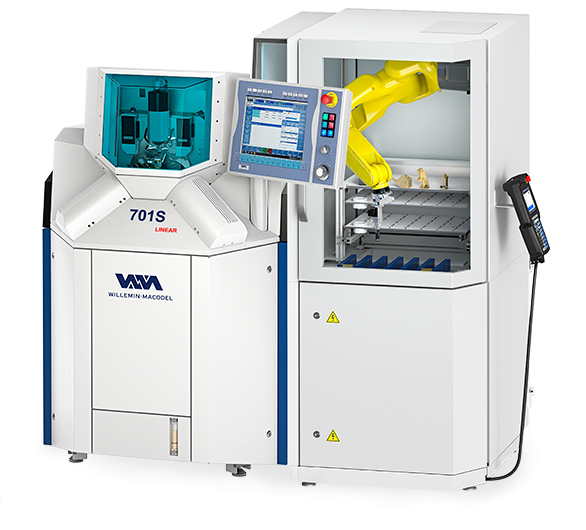

Bearbeitungszentrum
701S
Die 701S ist ein echter Pionier in der Mikrobearbeitung. Er ist das erste Bearbeitungszentrum, das die Dynamik und Steifigkeit der 3-Achsen-Delta-Parallelkinematik nutzt. Es arbeitet durch Interpolation mit Submikron-Genauigkeit bei der Ultrahochgeschwindigkeitsbearbeitung (UTGV).
Sie ist hauptsächlich für den Uhrensektor bestimmt und mit einer Wendeeinheit ausgestattet, die die beidseitige Bearbeitung komplexer Platinen- und Brückenteile mit einer Neupositionierungsgenauigkeit im Mikrometerbereich ermöglicht. Er bietet auch die Möglichkeit, Kantenbearbeitungen durchzuführen.

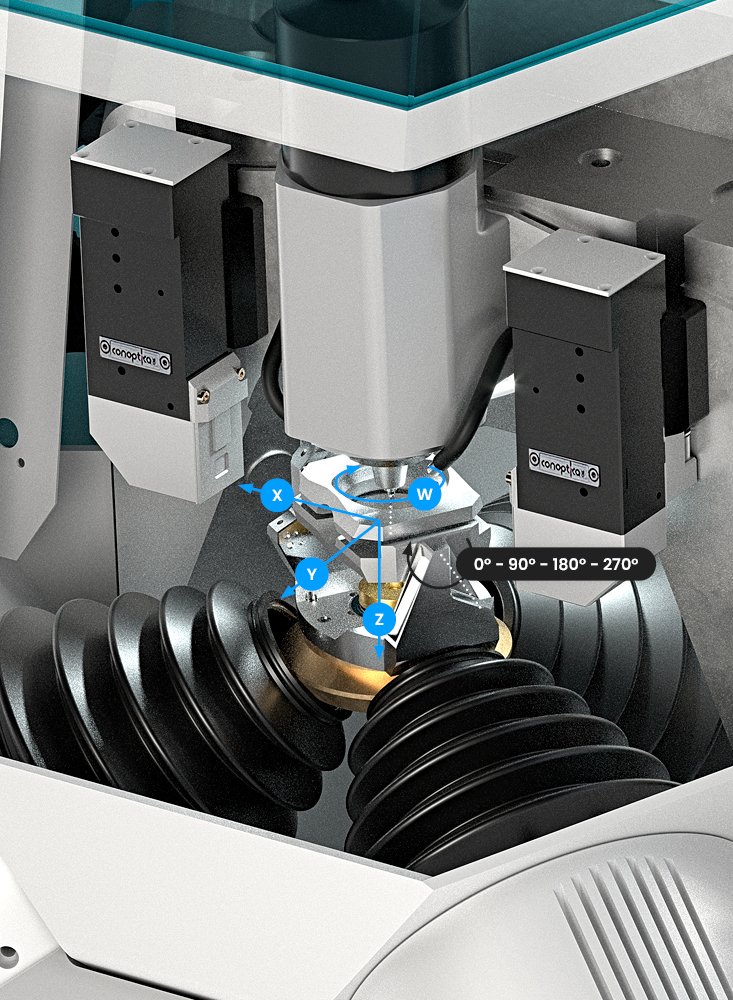

Der Pionier der Mikrobearbeitung mit Delta-Parallelkinematik
- Sehr leistungsfähige Motorspindel mit einer Drehzahl von bis zu 80.000 min-1
- Werkzeugmagazin mit 72 Positionen und 12-teiliges Rohlingsmagazin für sofortige Serienwechsel
- Maximale Kompaktheit mit einer Grundfläche von nur 1m2
- Unglaublich niedriger Energieverbrauch von nur 2 kW
Technische Hauptmerkmale
Unsere Bearbeitungszentren sind dank einer Vielzahl von Optionen und Ausstattungen zu 100% anpassbar.
Geschäftsgrundlage
Grundausstattung (und Optionen).
Lineare Hauptachsen
Arbeitsvolumen
Ø52 mm
Höhe
32 mm
Max. Vorschubgeschwindigkeit
72 m/min
Beschleunigung bei der Bearbeitung
10 m/s2
Auflösung (Messregeln)
0,01 µm
Spindel mit integriertem Motor
Zylindrische Schnittstelle
Ø6 mm
Geschwindigkeit
80.000 min-1
Leistung S1/S6
4,1 kW/8,4 kW
Paar S1/S6
0,5 Nm/1,0 Nm
DMS (Direct Measuring System)
Integriert
Werkzeugmagazin
Anzahl der Werkzeuge
72
Werkzeugverwaltung
Integriert
Digitale Steuerung
BECKHOFF
PC-Basis
Platzbedarf
Abmessungen (B x T x H)
1050 x 1005 x 1610 mm
Bodenfläche
1.1m2
Zusätzliche Ausstattungsvarianten
Für eine optimale Anpassung an Ihre Bedürfnisse.
Palettenmagazin
Magazin 12 zusätzliche Positionen
Multi-Positions-Korb
Hochpräzises beidseitiges Anbringen
Verschiedene Optionen
Behandlung von Öldämpfen
Mikroschmierung
Brandschutzsysteme
Vakuumpumpe
Kühlaggregat
Automatisierung
Roboter
Beispiele für Anwendungen
Unser Expertenteam steht bereit, um Ihr Projekt zu einem Erfolg zu machen.
Zifferblatt
Messing
Zifferblatt
Messing
Platin
Messing
Platin
Messing
Brücke
Messing
Steigern Sie Ihre Produktivität
Neben unseren Bearbeitungszentren bieten wir eine umfassende Palette an Automatisierungslösungen, die perfekt auf Ihre Produktionsprozesse abgestimmt sind und die Entwicklung von hochproduktiven Lösungen fördern.
