Bearbeitungszentrum
808MT2

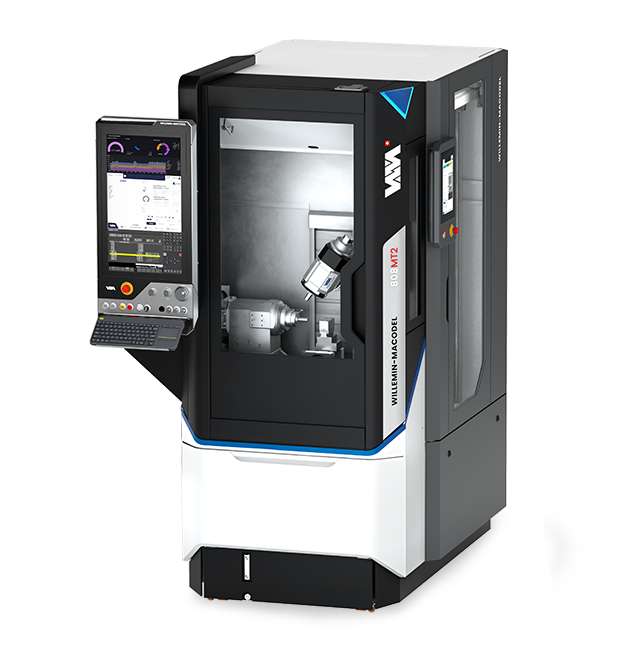

Die 808MT2 ist ein Multi-Prozess-Bearbeitungszentrum mit Linearmotoren und Direct-Drive-Rundachsen, ausgelegt für die Bearbeitung komplexer Hochpräzisionsteile ab Stange oder als Einzelteil.
Seine hohe Dynamik, thermische Stabilität und Energieeffizienz machen ihn zu einer besonders leistungsfähigen Lösung für die Herstellung von Teilen mit hoher Wertschöpfung, die Präzision und Oberflächenqualität erfordern.

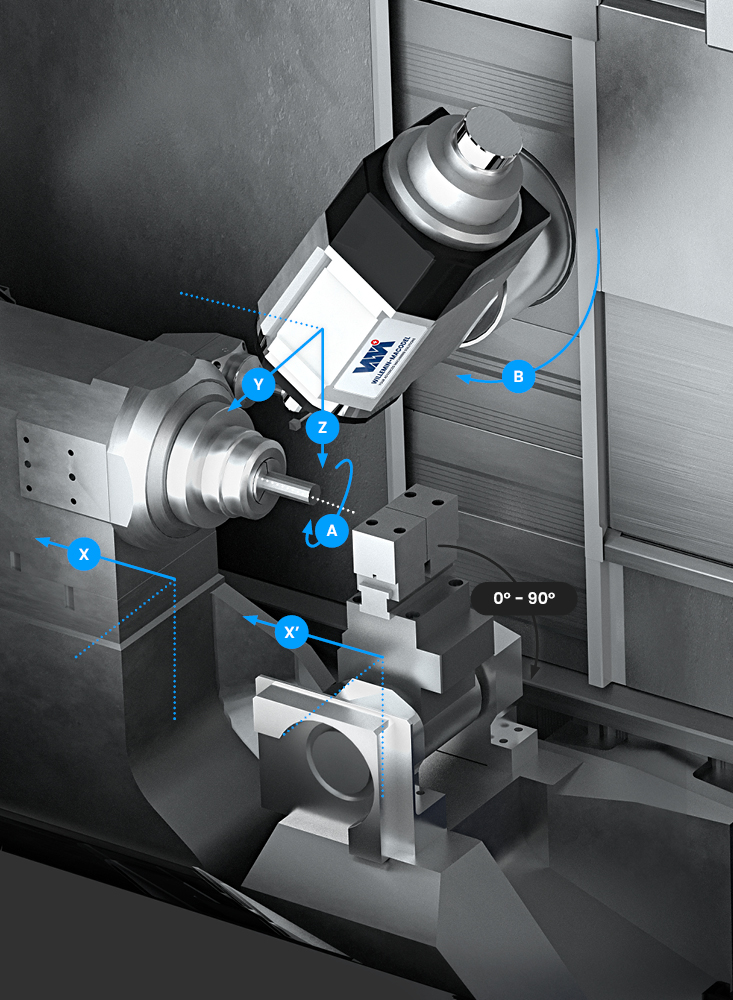

Dank seiner fortschrittlichen Kinematik und der Hochgeschwindigkeits-Motorspindel ermöglicht er kombinierte Fräs- und Dreharbeiten mit hoher Präzision und Vielseitigkeit.
Das ultrakompakte Multi-Prozess-Konzept für maximale Produktivität
- Full Linear“-Technologie für Achsen, die vollständig mit Direktantriebsmotoren ausgestattet sind
- Leistungsstarke Motorspindel mit einer Drehzahl von bis zu 60.000 min-1
- Maximaler Stangendurchlass von 27 mm mit einer Drehleistung bis 10’000 min-1
- Übergabeeinheit mit 2 Positionen, 0° oder 90°, mit integriertem hydraulischem oder pneumatischem Übernahme-Spannstock

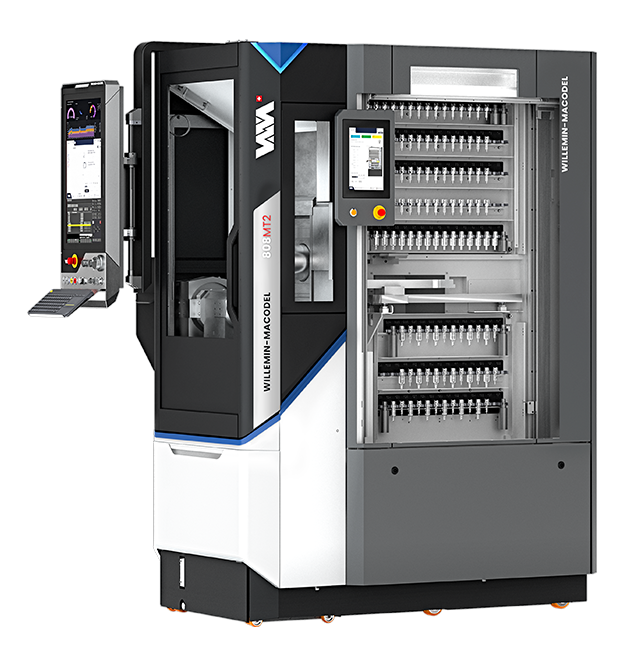

- Ein Werkzeug-/Teile-/Palettenmagazin mit einer Kapazität von bis zu 137 Werkzeugpositionen.
Technische Hauptmerkmale
Unsere Bearbeitungszentren sind dank einer Vielzahl von Optionen und Ausstattungen zu 100% anpassbar.
Geschäftsgrundlage
Grundausstattung (und Optionen).
Lineare Hauptachsen
Training
Lineare Motoren
Kurs X - Y - Z
250 - 120 - 210 mm
Max. Vorschubgeschwindigkeit
60 m/min
Kontinuierliche Vorschubkräfte X - Y - Z
720 - 720 - 480 N
Auflösung
0,0125 µm
Horizontale Achse A
Training
Motor Drehmoment
Max. Stangendurchlass
Ø27 mm
Schnittstelle Teiler
Kegel A3
Kontinuierliches Drehmoment
12 Nm / 18.1 Nm
Drehzahl Dreharbeiten
10’000 min-1
Schwenkachse B
Training
Motor Drehmoment
Winkelförmige Bewegung
-45° bis +120°
Kontinuierliches Drehmoment
24 Nm
Drehzahl max.
120 min-1
Auflösung
0,0001°
Frässpindel - S1
Schnittstelle
HSK-A25
Drehmoment S1 / S6
3 Nm / 4.5 Nm
Puissance S1 / S6
8.3 kW / 12.5 kW
Drehzahl max.
42’000 min.-1 (60’000 min.-1)
Schmierung
Luft-Öl
Auflösung
±0.2°
DTS (Dynamic Thermal Stabilization)
Integriert
Werkzeugmagazin - S1
Anzahl der Werkzeugpositionen
74 (137)
Span-zu-Span-Wechsel
< 5 Sekunden
Durchmesser des Werkzeugs
Ø35 mm
Max. Werkzeugdurchmesser (freier Zusatzplatz)
Ø70 mm
Gewicht des Werkzeugs
1 kg
Spänebehälter
Volumen der Späne
50 L
Filtration
200 µm
Ölwanne
Ölvolumen
80 L
Beregnungsmenge
40 L/min
Programmierbare HP-Bewässerung
0 bis 80 bar, 4 L/Min.
Hydraulische Gruppe
Betriebsdruck
50 bar
Platzbedarf
Abmessungen (B x T x H)
980 x 1425 x 2070 mm
Bodenfläche
1.4 m2
Zusätzliche Ausstattungsvarianten
Für eine optimale Anpassung an Ihre Bedürfnisse.
Motorspindel - S1
Kühlmedien durch die Motorspindel
Weitere Systemkomponenten
Kühlaggregat
Automatisierung
Roboter oder Manipulator
Filtration
HP 80 bar
Öl- oder Emulsionsdampfsauger
Verschiedene Optionen
Brandschutzsysteme
Werkzeugmessung S1
Kontrolle von Raum S1
