CENTRE d’usinage
808S2

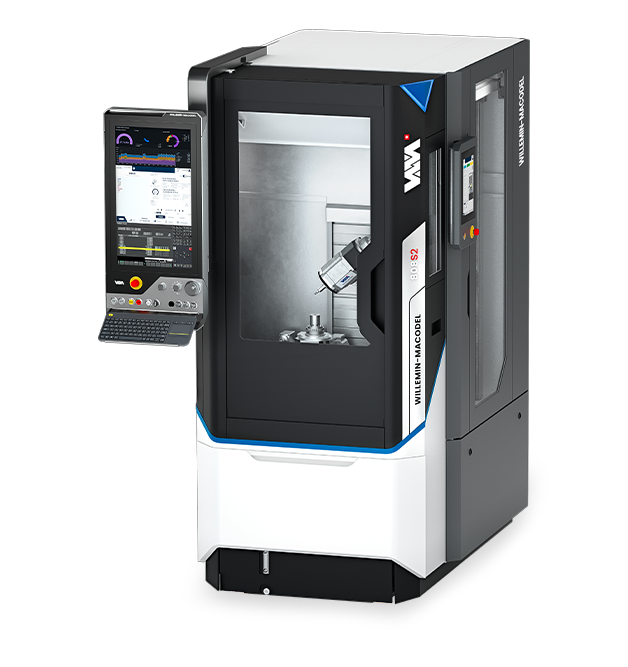

Le 808S2 est un centre d’usinage 5 axes à moteurs linéaires et axes rotatifs Direct Drive, dédié à l’usinage de pièces complexes de haute précision jusqu’à 120 mm.
Sa grande dynamique, sa stabilité thermique et son optimisation énergétique en font une solution particulièrement performante pour la fabrication de pièces à forte valeur ajoutée nécessitant précision et qualité de surface.

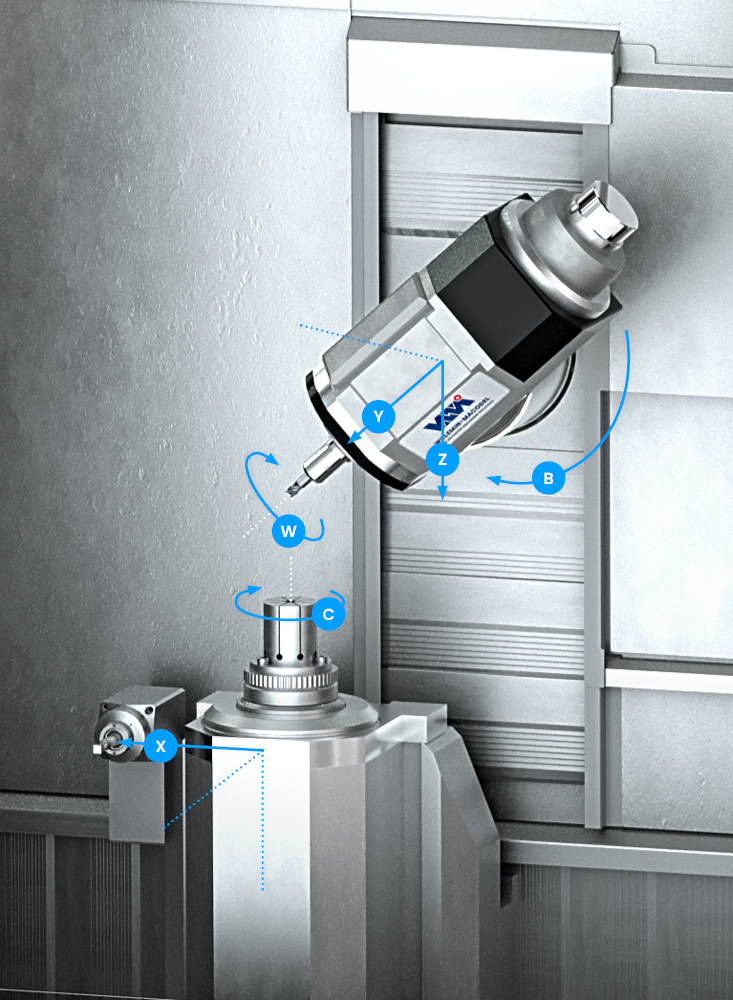

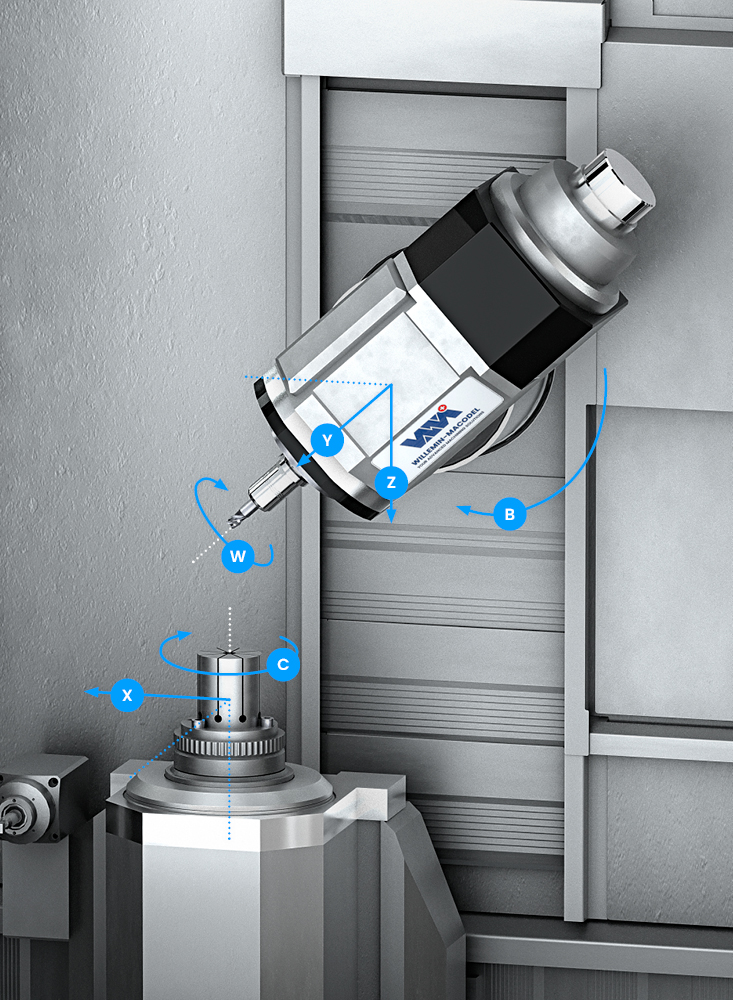

Grâce à sa cinématique avancée et à sa motobroche haute vitesse, il permet des opérations combinées de fraisage et de tournage avec une grande précision et une forte polyvalence.
La synergie ultra-compacte du tournage et du 5 axes simultané
- Technologie « Full Linear » pour les axes intégralement équipés de moteurs à entraînement direct
- Motobroche ultra-performante avec vitesse de rotation pouvant atteindre 60’000 min-1
- Usinage de pièces jusqu’à un diamètre de 120 mm
- Diviseurs sur axe C offrant une capacité de tournage jusqu’à 6’000 min-1

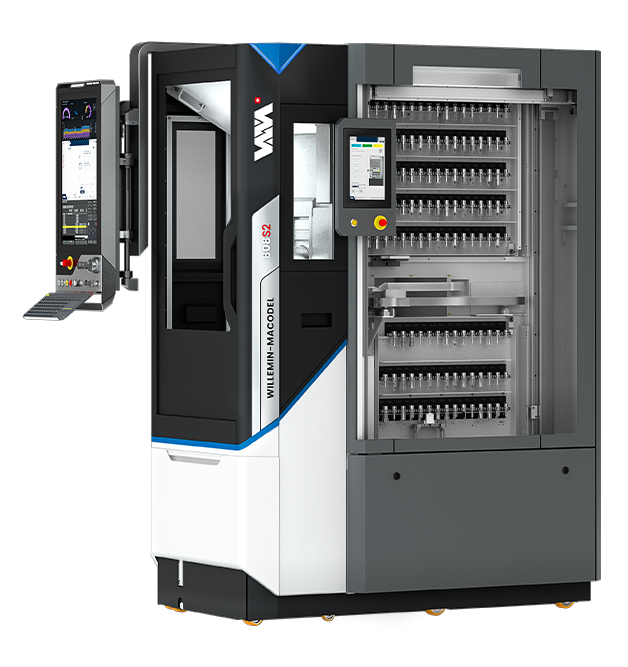

- Un magasin outils/pièces/palettes avec une capacité pouvant atteindre jusqu’à 137 positions d’outils
caractéristiques techniques principales
Nos centres d’usinage sont 100 % personnalisables grâce à leur multitude d’options et d’équipements
Base commerciale
Équipement (et options) de base.
Axes linéaires principaux
Entraînement
Moteurs linéaires
Course X – Y – Z
370 – 120 – 210 mm
Vitesse d’avance max.
60 m/min
Forces d’avance continu X – Y – Z
720 – 720 – 480 N
Résolution
0.0125 µm
Axe de pivotement B
Entraînement
Moteur couple
Mouvement angulaire
-90° à +120°
Couple continu
24 Nm
Vitesse de rotation max.
120 min-1
Résolution
0,0001°
Diviseur axe C
Entraînement
Moteur couple
Couple continu
8 Nm de 0 à 3’000 min-1
Puissance
2.5 kW
Vitesse de rotation max.
6’000 min-1
Résolution
0.0001°
Broche de fraisage – S1
Interface
HSK–A25
Couple S1
3 Nm de 0 à 27’000 min-1
Couple S6
1.1 Nm
Puissance
8.3 kW
Vitesse de rotation max.
42’000 min-1 (60’000 min-1)
Lubrification
Air-huile
Résolution
±0.2°
DTS (Dynamic Thermal Stabilization)
Intégré
Magasin d’outils – S1
Nombre de positions d’outils
74 (137)
Changement copeau à copeau
< 5 sec
Diamètre outil max.
Ø35 mm
Diamètre outil max. (place adj. libres)
Ø70 mm
Poids outil max.
1 kg
Bac à copeaux
Volume de copeaux
50 L
Filtration
200 µm
Bac à huile
Volume d’huile
80 L
Débit d’arrosage
40 L/min
Arrosage HP programmable
0 à 80 bar, 4 L/min
Groupe hydraulique
Pression de service
50 bar
Encombrement
Dimensions (L x P x H)
980 x 1425 x 2070 mm
Surface au sol
1.4 m2
Autres options
Pour une personnalisation optimale de vos besoins.
Motobroche – S1
Arrosage au centre joint tournant
Périphérique
Groupe froid
Automation
Robot ou manipulateur
Filtration
HP 80 bar
Aspirateur vapeur d’huile ou émulsion
Options diverses
Anti-incendie
Mesure d’outils S1
Contrôle pièce S1
