CENTRE d’usinage
808MT2
Le 808MT2 est un centre d’usinage multi-process à moteurs linéaires et axes rotatifs Direct Drive, dédié à l’usinage de pièces complexes de haute précision à partir de barres ou en pièce à pièce.
Sa grande dynamique, sa stabilité thermique et son optimisation énergétique en font une solution particulièrement performante pour la fabrication de pièces à forte valeur ajoutée nécessitant précision et qualité de surface.

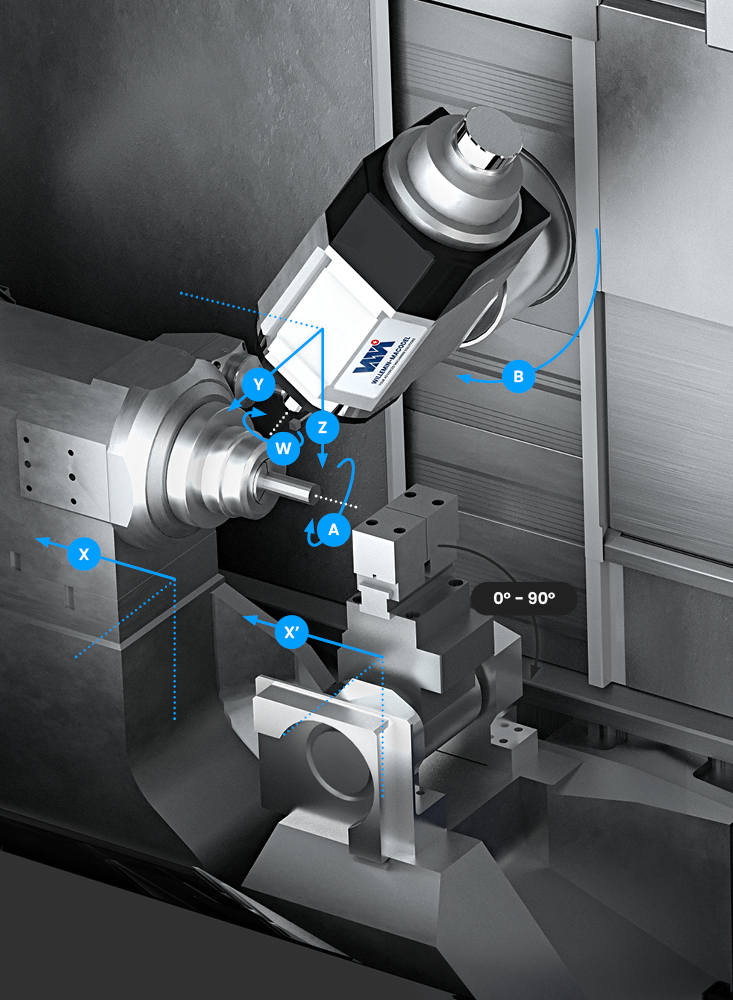

Grâce à sa cinématique avancée et à sa motobroche haute vitesse, il permet des opérations combinées de fraisage et de tournage avec une grande précision et une forte polyvalence.
Le multiprocess ultra-compact pensé pour la productivité
- Technologie « Full Linear » pour les axes intégralement équipés de moteurs à entraînement direct
- Motobroche ultra-performante avec vitesse de rotation pouvant atteindre 60’000 min-1
- Passage barre maximum de 27 mm avec une capacité de tournage jusqu’à 10’000 min-1
- Unité de reprise 2 positions 0° ou 90° intégrant un étau de reprise hydraulique ou pneumatique
- Un magasin outils/pièces/palettes avec une capacité pouvant atteindre jusqu’à 137 positions d’outils
caractéristiques techniques principales
Nos centres d’usinage sont 100 % personnalisables grâce à leur multitude d’options et d’équipements
Base commerciale
Équipement (et options) de base.
Axes linéaires principaux
Entraînement
Moteurs linéaires
Course X – Y – Z
250 – 120 – 210 mm
Vitesse d’avance max.
60 m/min
Forces d’avance continu X – Y – Z
720 – 720 – 480 N
Résolution
0.0125 µm
Diviseur axe A
Entraînement
Moteur couple
Passage barre max.
Ø27 mm
Interface diviseur
Cône A3
Couple continu
12 Nm / 18.1 Nm
Vitesse de rotation mode tournage
10’000 min-1
Axe de pivotement B
Entraînement
Moteur couple
Mouvement angulaire
-45° à +120°
Couple continu
24 Nm
Vitesse de rotation max.
120 min-1
Résolution
0,0001°
Broche de fraisage – S1
Interface
HSK–A25
Couple S1 / S6
3 Nm / 4.5 Nm
Puissance S1 / S6
8.3 kW / 12.5 kW
Vitesse de rotation max.
42’000 min-1 (60’000 min-1)
Lubrification
Air-huile
Résolution
±0.2°
DTS (Dynamic Thermal Stabilization)
Intégré
Magasin d’outils – S1
Nombre de positions d’outils
74 (137)
Changement copeau à copeau
< 5 sec
Diamètre outil max.
Ø35 mm
Diamètre outil max. (place adj. libres)
Ø70 mm
Poids outil max.
1 kg
Bac à copeaux
Volume de copeaux
50 L
Filtration
200 µm
Bac à huile
Volume d’huile
80 L
Débit d’arrosage
40 L/min
Arrosage HP programmable
0 à 80 bar, 4 L/min
Groupe hydraulique
Pression de service
50 bar
Encombrement
Dimensions (L x P x H)
980 x 1425 x 2070 mm
Surface au sol
1.4 m2
Autres options
Pour une personnalisation optimale de vos besoins.
Motobroche – S1
Arrosage au centre joint tournant
Périphérique
Groupe froid
Automation
Robot ou manipulateur
Filtration
HP 80 bar
Aspirateur vapeur d’huile ou émulsion
Options diverses
Anti-incendie
Mesure d’outils S1
Contrôle pièce S1
