CENTRE d’usinage

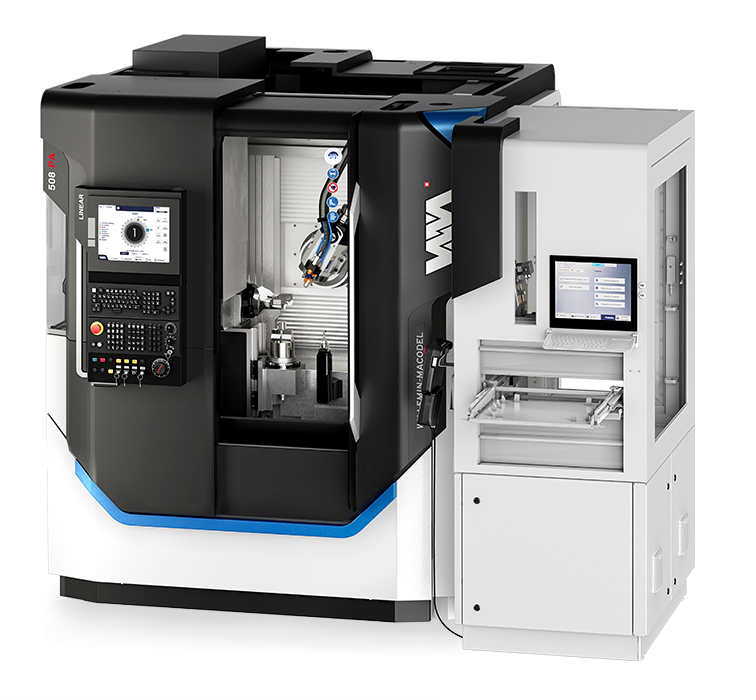

508PA

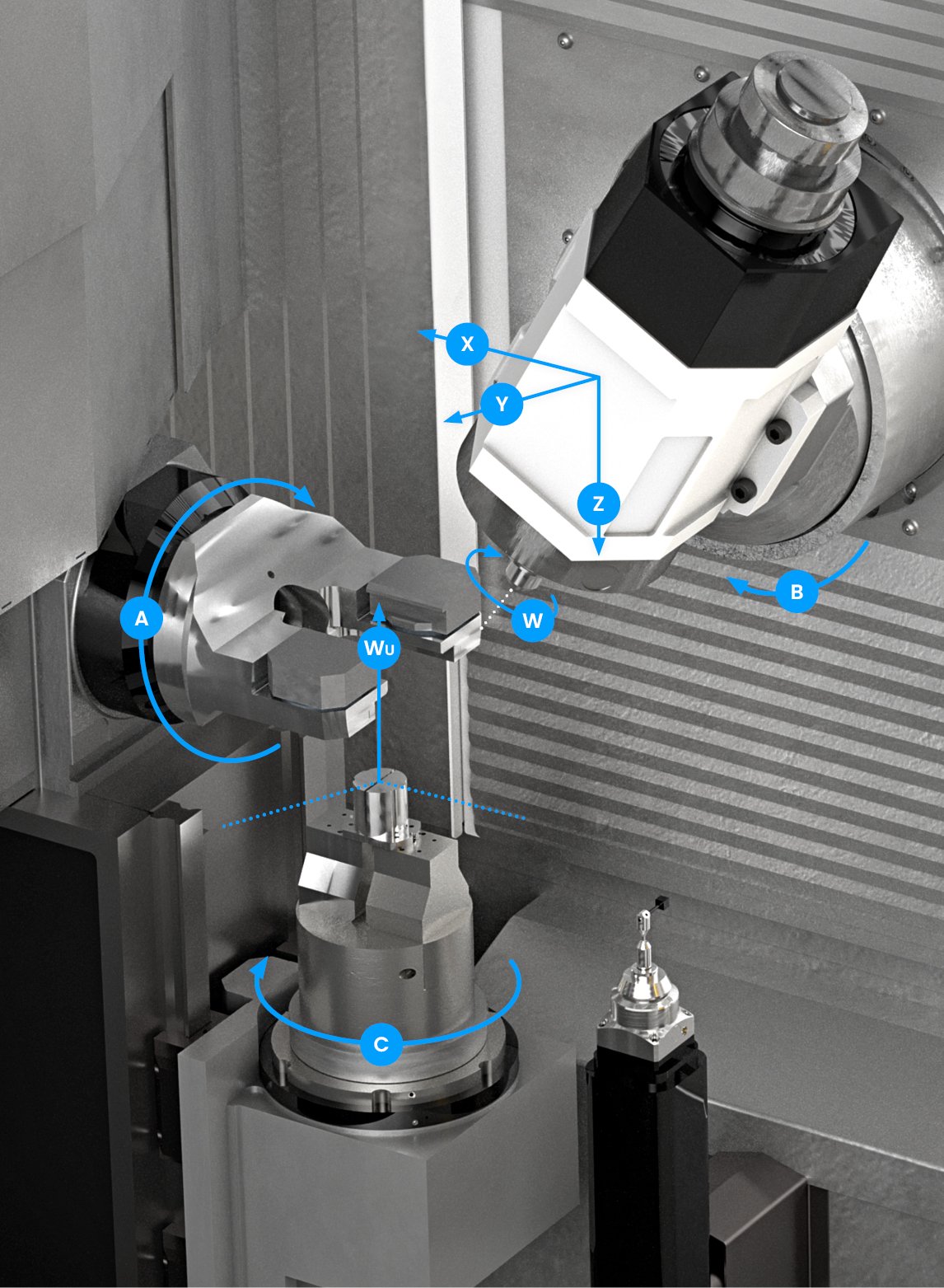

Le 508PA est un centre d’usinage à moteurs linéaires 6 à 8 axes (fraisage et tournage), dédié principalement au secteur horloger.
Sa haute dynamique ainsi que sa grande stabilité thermique en font un centre d’usinage très productif pour la fabrication de pièces à haute valeur ajoutée en un seul cycle de platines, de ponts et de composants du mouvement à partir soit de barrettes, de rondelles ou de barquettes.
Grâce à son unité de reprise automatique sur coulisse verticale, il permet un usinage recto-verso, des opérations de tournage mais également de fraisage et de détourage grâce à un micro-étau de grande précision.
L’excellence absolue de la platine horlogère
- Technologie « Full Linear » pour les axes intégralement équipés de moteurs à entraînement direct
- Motobroche ultra-performante avec vitesse de rotation pouvant atteindre 42’000 min-1
- Unité de reprise sur coulisse verticale avec une capacité de tournage jusqu’à 6’000 min-1
- Une capacité maximale de 96 outils embarqués, pour optimiser les cadences d’usinage
caractéristiques techniques principales
Nos centres d’usinage sont 100 % personnalisables grâce à leur multitude d’options et d’équipements
Base commerciale
Équipement (et options) de base.
Axes linéaires principaux
Course X – Y – Z
400 – 200 – 385 mm
Vitesse d’avance max.
60 m/min
Résolution
0.0125 µm
Axe de pivotement B
Entraînement
Moteur couple
Mouvement angulaire
-45° à +115°
Vitesse d’avance max.
250 min-1
Résolution
0.0001°
Diviseur axe C
Entraînement
Moteur synchrone
Couple S1 / S6
12.2 nm/16.9 nm
Couple max.
20.5 nm
Vit. rotation mode fraisage
200 min-1
Vit. rotation mode tournage
6’000 min-1 (3’000 min-1 ÉTAU)
Motobroche – S1
Interface
HSK–E40 (HSK-A40/CAPTO C4)
Vitesse de rotation max.
30’000 min-1 (42’000 min-1)
Lubrification
Air-huile (Graisse)
Résolution
±0.02°
DTS (Dynamic Thermal Stabilization)
Intégré
Magasin d’outils – S1
Nombre d’outils
48 (72/96)
Changement d’outil à outil
0.8 sec
Changement copeau à copeau
< 3 sec
Gestion d’outils
Intégrée
Détection bris d’outils
En temps masqué
Commande numérique
FANUC
31i-B5 PLUS iHMI Pro
Encombrement
Dimensions (L x P x H)
1870 x 2165 x 2300 mm
Surface au sol
4 m2
Autres options
Pour une personnalisation optimale de vos besoins.
Motobroche – S1
Arrosage au centre joint tournant
Périphérique
Groupe froid
Filtration
Filtre à papier HP 80 ou 150 bar
Kit métaux précieux
Convoyeur à copeaux
Automation
Robot ou manipulateur
Options diverses
Magasin d’outils 224 positions
Anti-incendie
Mesure d’outils S1
Contrôle pièce S1
Exemples d’applications
Notre équipe d’experts est là pour faire de votre projet une réussite.
Pont
Laiton
Pont
Laiton
