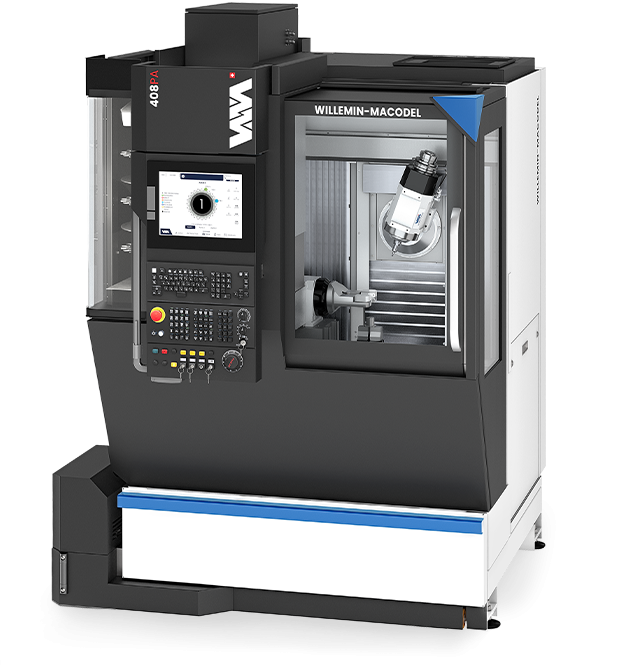

CENTRE d’usinage
408PA

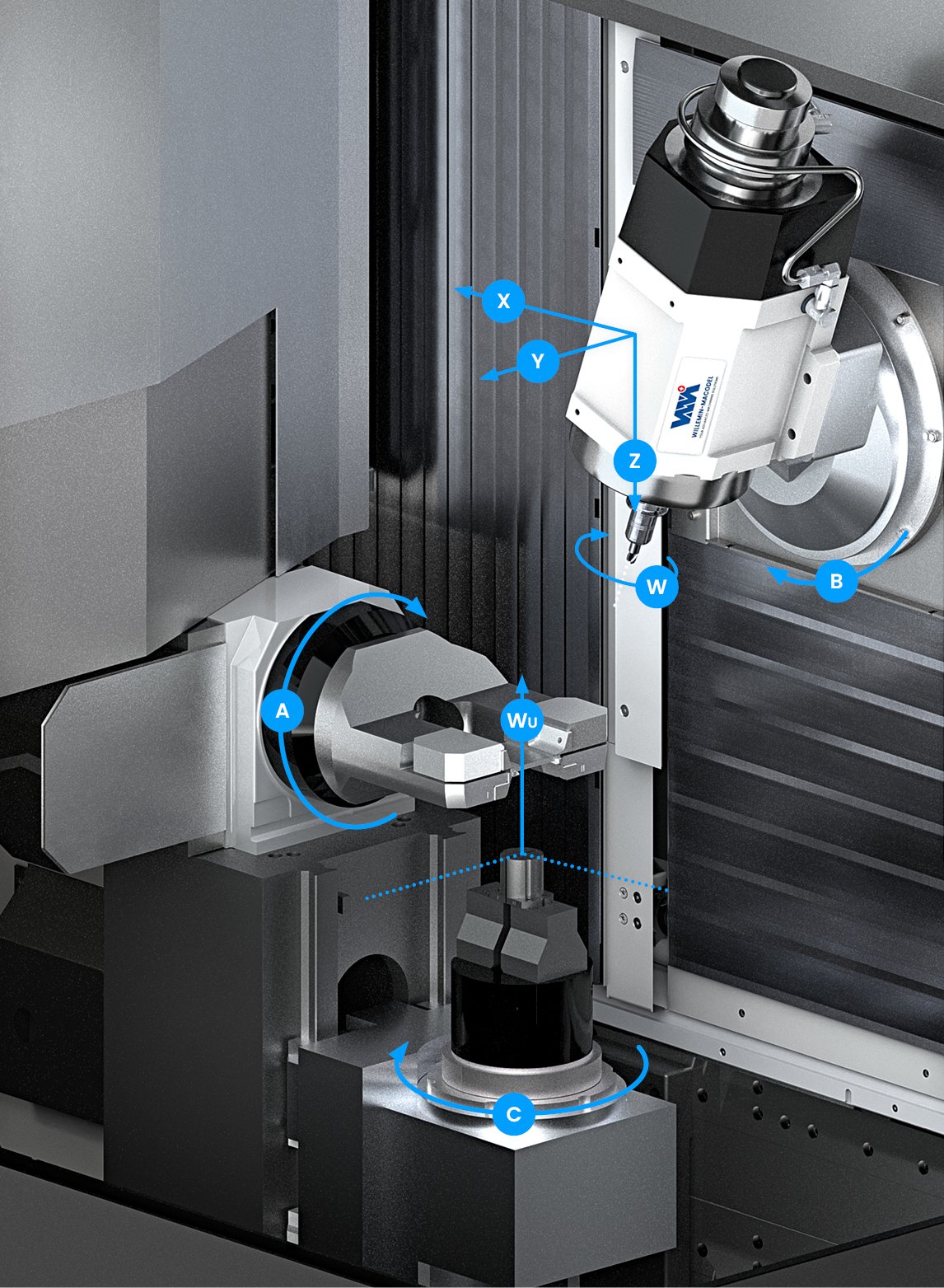

Le 408PA est un centre d’usinage 6 à 8 axes (fraisage et tournage), dédié principalement au secteur horloger et permettant l’usinage en un seul cycle de platines, de ponts et de composants du mouvement à partir soit de barrettes, de rondelles ou de barquettes.
Grâce à son unité de reprise automatique sur coulisse verticale, il permet un usinage recto-verso, des opérations de tournage mais également de fraisage et de détourage grâce à un micro-étau de grande précision.
L’excellence de la platine horlogère
- Motobroche ultra-performante avec vitesse de rotation pouvant atteindre 42’000 min-1
- Compacité optimale avec agrégats intégrés limitant l’emprise au sol à moins de 2.6 m2
- Unité de reprise sur coulisse verticale avec une capacité de tournage jusqu’à 6’000 min-1
- Une capacité maximale de 96 outils embarqués, pour optimiser les cadences d’usinage
caractéristiques techniques principales
Nos centres d’usinage sont 100 % personnalisables grâce à leur multitude d’options et d’équipements
Base commerciale
Équipement (et options) de base.
Axes linéaires principaux
Course X – Y – Z
250 – 200 – 310 mm
Vitesse d’avance max.
40 m/min
Résolution
0.0125 µm
Axe de pivotement B
Entraînement
Moteur couple
Mouvement angulaire
-15° à +100°
Vitesse d’avance max.
250 min-1
Résolution
0.0001°
Diviseur axe C
Couple S1 / S6
12,2 nm/16,9 nm
Couple max.
20.5 nm
Vitesse de rotation mode fraisage
200 min-1
Vitesse de rotation mode tournage
6’000 min-1 (3’000 min-1 ÉTAU)
Motobroche – S1
Interface
HSK–E40 (HSK-A40/CAPTO C4)
Vitesse de rotation max.
30’000 min-1 (42’000 min-1)
Lubrification
Air-huile (Graisse)
Résolution
±0.02°
DTS (Dynamic Thermal Stabilization)
Intégré
Magasin d’outils – S1
Nombre d’outils
48 (72/96)
Changement d’outils à outils
0.8 sec
Changement copeau à copeau
< 3 sec
Gestion d’outils
Intégrée
Détection bris d’outils
En temps masqué
Commande numérique
FANUC
31i-B5 PLUS iHMI Pro
Encombrement
Dimensions (L x P x H)
1685 x 1795 x 2305 mm
Surface au sol
3 m2
Autres options
Pour une personnalisation optimale de vos besoins.
Motobroche – S1
Arrosage au centre joint tournant
Axe horizontal A
Divers serrages
Périphérique
Groupe froid
Filtration
Bac à copeaux à tiroir
Filtre à papier HP 80 ou 150 bar
Kit métaux précieux
Convoyeur à copeaux
Aspirateur vapeur d’huile ou émulsion

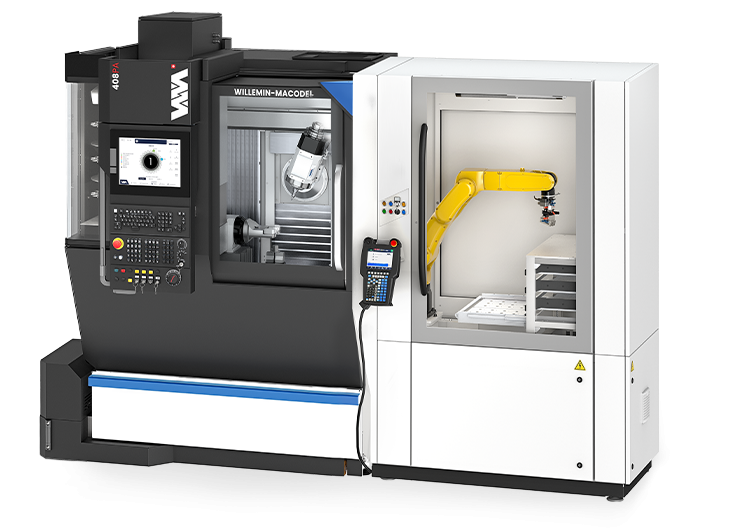

Automation
Robot ou manipulateur
Options diverses
Anti-incendie
Mesure d’outils S1
Contrôle pièce S1
Exemples d’applications
Notre équipe d’experts est là pour faire de votre projet une réussite.
Pont
Laiton
Pont
Laiton
