CENTRE d’usinage
408MTS

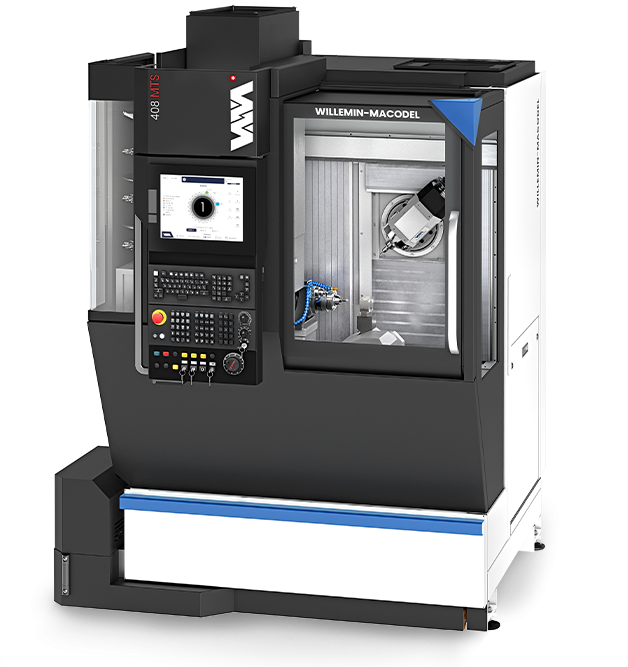

Le 408MTS est un centre d’usinage multi-process (fraisage et tournage) doté de 8 à 9 axes permettant l’usinage de pièces à géométrie complexe à partir de la barre.
L’association de l’axe A et de l’unité de reprise automatique multi-axes permet l’usinage de deux pièces en simultané, pour une maîtrise complète de la pièce.
Un usinage parfait, évitant toute variation de précision, avec un temps de cycle imbattable.
La productivité au m² à double cadence
- Motobroche ultra-performante avec vitesse de rotation pouvant atteindre 42’000 min-1
- Compacité optimale avec agrégats intégrés limitant l’emprise au sol à moins de 2.6 m2
- Unité de reprise en simultané permettant un gain de productivité allant jusqu’à 40 %
- Passage barre maximum de 36 mm avec une capacité de tournage atteignant 6’000 min-1
- Une capacité maximale de 80 outils embarqués, pour un changement de mise en train rapide
caractéristiques techniques principales
Nos centres d’usinage sont 100 % personnalisables grâce à leur multitude d’options et d’équipements
Base commerciale
Équipement (et options) de base.
Axes linéaires principaux
Course X – Y – Z
250 – 200 – 310 mm
Vitesse d’avance max.
40 m/min
Résolution
0.0125 µm
Axes linéaires de reprise
Course X -Y -Z
50 – 120 – 130 mm
Vitesse d’avance max.
20 m/min
Axe horizontal A
Passage barre max.
Ø36 mm
Interface diviseur
Cône A4
Vitesse de rotation mode fraisage
200 min-1
Vitesse de rotation mode tournage
6’000 min-1
Axe de pivotement B
Entraînement
Moteur couple
Mouvement angulaire
-15° à +100°
Vitesse d’avance max.
250 min-1
Résolution
0.0001°
Unité de reprise
Positions
3 positions : 0° – 90° – 180°
Motobroche – S1
Interface
HSK-E40 (HSK-A40/CAPTO C4)
Vitesse de rotation max.
30’000 min-1 (42’000 min-1)
Lubrification
Air-huile (Graisse)
Résolution
±0.02°
DTS (Dynamic Thermal Stabilization)
Intégré
Motobroche – S3
Interface
HSK-E25
Vitesse de rotation max.
45’000 min-1
DTS (Dynamic Thermal Stabilization)
Intégré
Magasin d’outils – S1
Nombre d’outils
48 (72)
Changement d’outil à outil
0.8 sec
Changement copeau à copeau
< 3 sec
Gestion d’outils
Intégrée
Détection bris d’outils
En temps masqué
Magasin d’outils – S3
Nombre d’outils
8
Gestion d’outils
Intégrée
Commande numérique
FANUC
31i-B5 PLUS iHMI Pro
Encombrement
Dimensions (L x P x H)
1685 x 1795 x 2305 mm
Surface au sol
3 m2
Autres options
Pour une personnalisation optimale de vos besoins.
Motobroche – S1
Arrosage au centre joint tournant
Axe horizontal A
Divers serrages
Tube de réduction broche
Contre-opération
Étau à serrage pneumatique ou hydraulique
Périphérique
Avance-barre et ravitailleur
Groupe froid
Filtration
Bac à copeaux à tiroir
Filtre à papier HP 80 ou 150 bar
Kit métaux précieux
Convoyeur à copeaux
Aspirateur vapeur d’huile ou émulsion
Automation
Robot ou manipulateur
Options diverses
Anti-incendie
Mesure d’outils S1 /S3
Contrôle pièce S1 / S3
Exemples d’applications
Notre équipe d’experts est là pour faire de votre projet une réussite.
Bouton poussoir
Acier inoxydable
Pince de biopsie
Acier médical
Implant
Cobalt-chrome
Implant
Cobalt-chrome
Implant
Cobalt-chrome
