CENTRE d’usinage
408B
Le 408B est un centre d’usinage multi-process, exclusivement dédié au fraisage, doté de 6 à 7 axes permettant l’usinage de pièces à géométrie complexe à partir de la barre ou en pièce à pièce.
Grâce à son unité de reprise, il usine les pièces en un seul cycle, sur les 6 faces. Il peut recevoir des palettes aussi bien en axe A que sur l’unité de reprise, assurant ainsi un changement rapide de série.
La référence du fraisage à la barre
- Motobroche ultra-performante avec vitesse de rotation pouvant atteindre 42’000 min-1
- Compacité optimale avec agrégats intégrés limitant l’emprise au sol à moins de 2.6 m2
- Unité de reprise 3 positions pouvant recevoir un étau de précision ou des pinces de serrage
- Usinage de pièce de plus grand format grâce à son passage barre maximum de 40 mm
- Une capacité maximale de 72 outils embarqués, pour un changement de mise en train rapide
caractéristiques techniques principales
Nos centres d’usinage sont 100 % personnalisables grâce à leur multitude d’options et d’équipements
Base commerciale
Équipement (et options) de base.

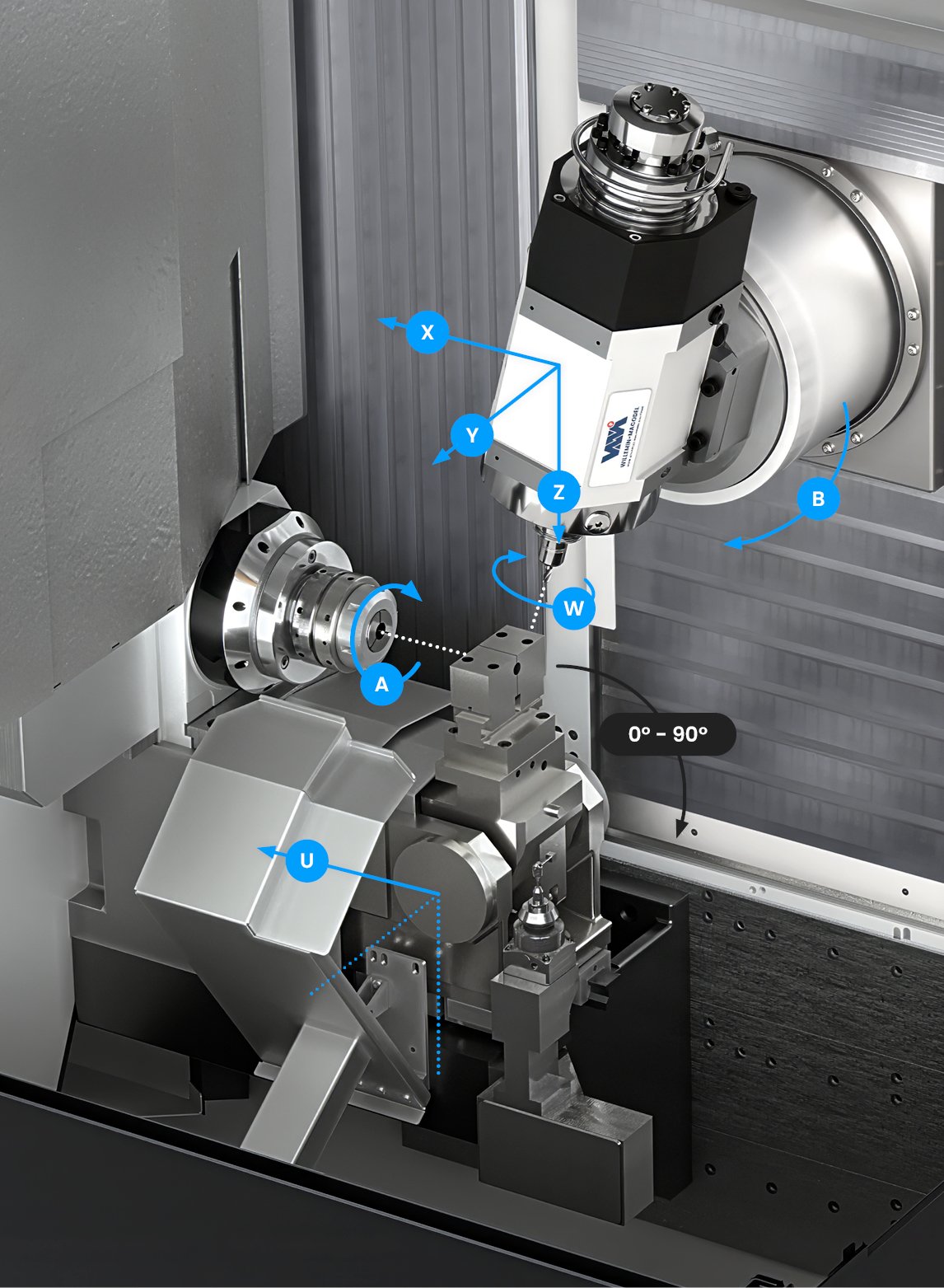

Axes linéaires principaux
Course X – Y – Z
250 – 200 – 310 mm
Vitesse d’avance max.
40 m/min
Résolution
0.0125 µm
Axe horizontal A
Passage barre max.
Ø40 mm
Interface diviseur
Cône A4
Vitesse de rotation mode fraisage
200 min-1
Axe de pivotement B
Entraînement
Moteur couple
Mouvement angulaire
-15° à +100°
Vitesse d’avance max.
250 min-1
Résolution
0.0001°
Motobroche – S1
Interface
HSK–E40 (HSK-A40/CAPTO C4)
Vitesse de rotation max.
30’000 min-1 (42’000 min-1)
Lubrification
Air-huile (Graisse)
Résolution
±0.02°
DTS (Dynamic Thermal Stabilization)
Intégré
Magasin d’outils – S1
Nombre d’outils
48 (72)
Changement d’outil à outil
0.8 sec
Changement copeau à copeau
< 3 sec
Gestion d’outils
Intégrée
Détection bris d’outils
En temps masqué
Commande numérique
FANUC
31i-B5 PLUS iHMI Pro
Encombrement
Dimensions (L x P x H)
1685 x 1795 x 2305 mm
Surface au sol
3 m2
Autres options
Pour une personnalisation optimale de vos besoins.
Motobroche – S1
Arrosage au centre joint tournant
Axe horizontal A
Divers serrages
Tube de réduction broche
Passage barre Ø42 mm
Contre-opération
Étau à serrage pneumatique ou hydraulique
Périphérique
Avance-barre et ravitailleur
Groupe froid
Filtration
Bac à copeaux à tiroir
Filtre à papier HP 80 ou 150 bar
Kit métaux précieux
Convoyeur à copeaux
Aspirateur vapeur d’huile ou émulsion
Automation
Robot ou manipulateur
Options diverses
Anti-incendie
Mesure d’outils S1
Contrôle pièce S1

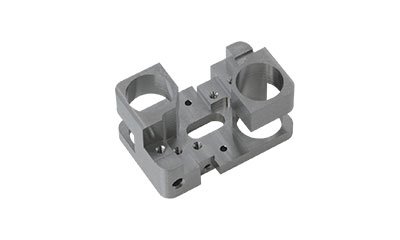

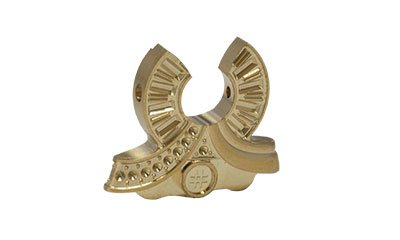

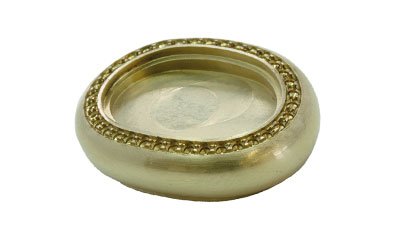

Exemples d’applications
Notre équipe d’experts est là pour faire de votre projet une réussite.

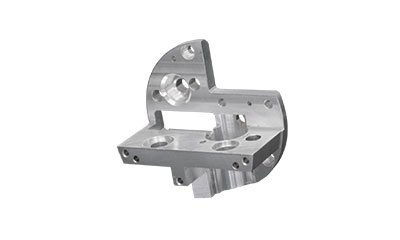

Levier
Aluminium
Connecteur
Acier inoxydable
Elément mécanique
Aluminium

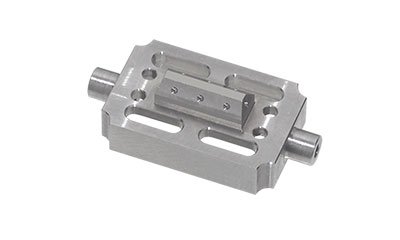

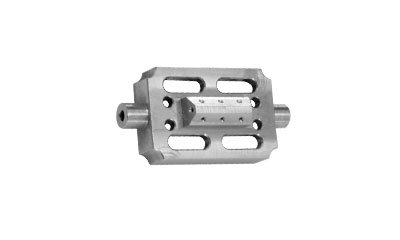

Connecteur
Acier

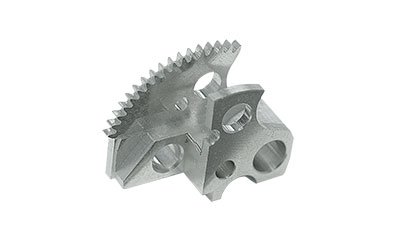

Démonstration
Acier inoxydable

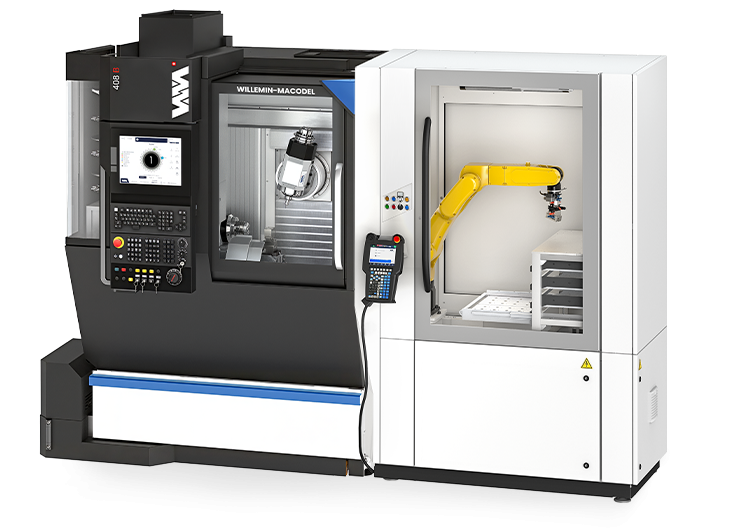

Boostez votre productivité
Outre nos centres d’usinage, nous offrons une gamme exhaustive de solutions d’automation qui se calibrent parfaitement sur vos processus de production, favorisant le développement de solutions hautement productives.
