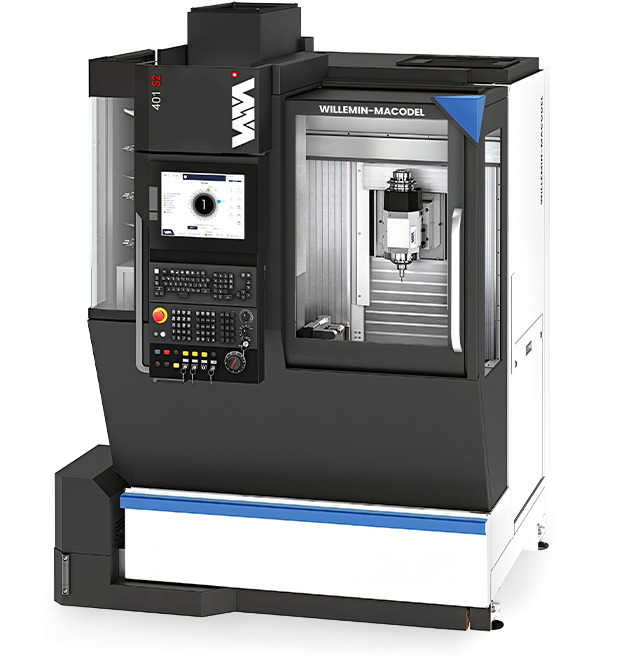

CENTRE d’usinage
401S2
Le 401S2 est un centre d’usinage 3 axes (fraisage) à broche verticale dédié principalement au secteur horloger et permettant l’usinage de platines et de ponts de haute précision.
Il se caractérise par des temps de cycles très rapides combinés à un niveau de prix très concurrentiel.
L’exigence de la précision horlogère
- Motobroche ultra-performante avec vitesse de rotation pouvant atteindre 42’000 min-1
- Compacité optimale avec agrégats intégrés limitant l’emprise au sol à moins de 2.6 m2
- Table rainurée permettant l’usinage de pièces s’inscrivant dans une surface de 250 x 200 mm
- Une capacité maximale de 96 outils embarqués, pour optimiser les cadences d’usinage
caractéristiques techniques principales
Nos centres d’usinage sont 100 % personnalisables grâce à leur multitude d’options et d’équipements
Base commerciale
Équipement (et options) de base.

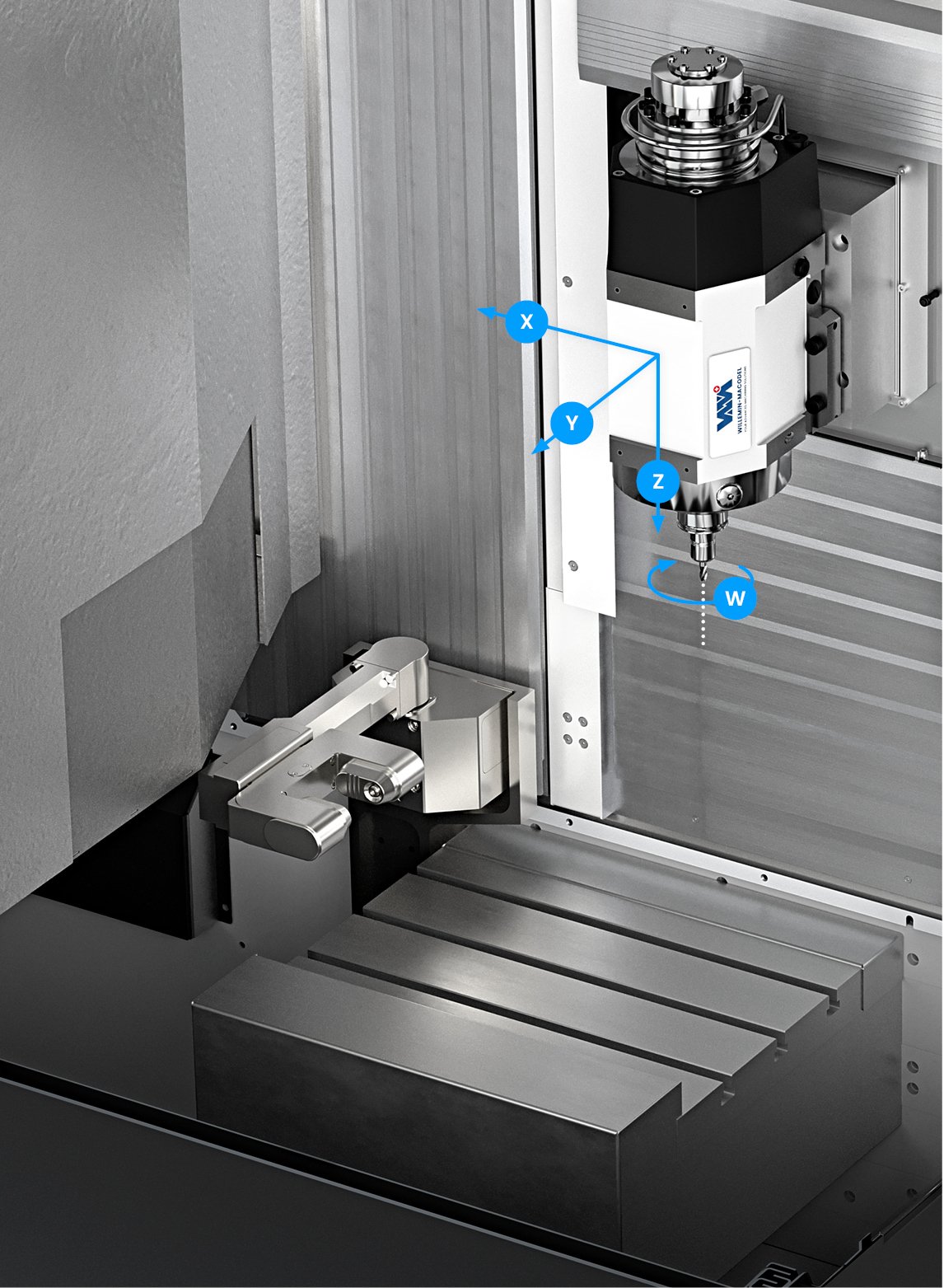

Axes linéaires principaux
Course X – Y – Z
250 – 200 – 310 mm
Vitesse d’avance max.
40 m/min
Résolution
0.0125 µm
Table rainurée
Dimensions
400 x 280 mm
Rainures
12-H8
Nombre de rainures
3
Entre-axes
80 mm
Motobroche – S1
Interface
HSK–E40 (HSK-A40/CAPTO C4)
Vitesse de rotation max.
30’000 min-1 (42’000 min-1)
Lubrification
Air-huile (Graisse)
Résolution
±0.02°
DTS (Dynamic Thermal Stabilization)
Intégré
Magasin d’outils – S1
Nombre d’outils
48 (72/96)
Changement d’outil à outil
0.8 sec
Changement copeau à copeau
< 3 sec
Gestion d’outils
Intégrée
Détection bris d’outils
En temps masqué
Commande numérique
FANUC
0i-MF PLUS iHMI Pro
HEIDENHAIN
(TNC 7)
Encombrement
Dimensions (L x P x H)
1685 x 1795 x 2305 mm
Surface au sol
3 m2
Autres options
Pour une personnalisation optimale de vos besoins.
Motobroche – S1
Arrosage au centre joint tournant
Axe horizontal A
Divers serrages
Tube de réduction broche
Périphérique
Groupe froid
Filtration
Bac à copeaux à tiroir
Filtre à papier HP 80 ou 150 bar
Kit métaux précieux
Convoyeur à copeaux
Aspirateur vapeur d’huile ou émulsion

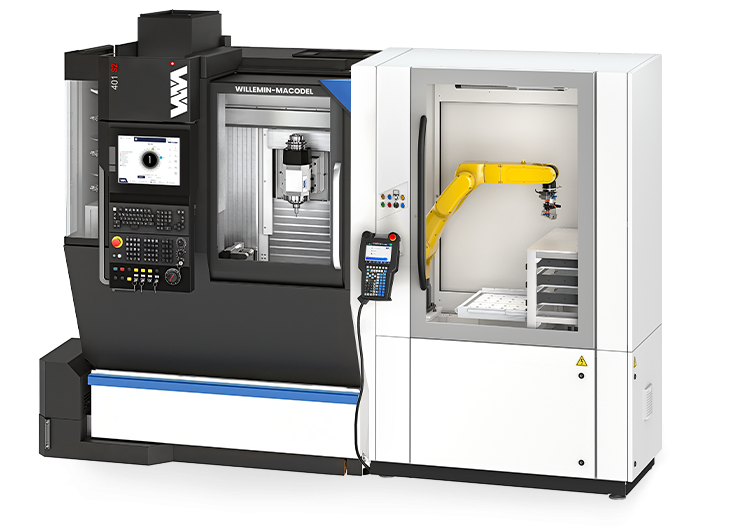

Automation
Robot ou manipulateur
Options diverses
Anti-incendie
Mesure d’outils S1
Contrôle pièce S1
Boostez votre productivité
Outre nos centres d’usinage, nous offrons une gamme exhaustive de solutions d’automation qui se calibrent parfaitement sur vos processus de production, favorisant le développement de solutions hautement productives.
