CENTRE d’usinage
308S2

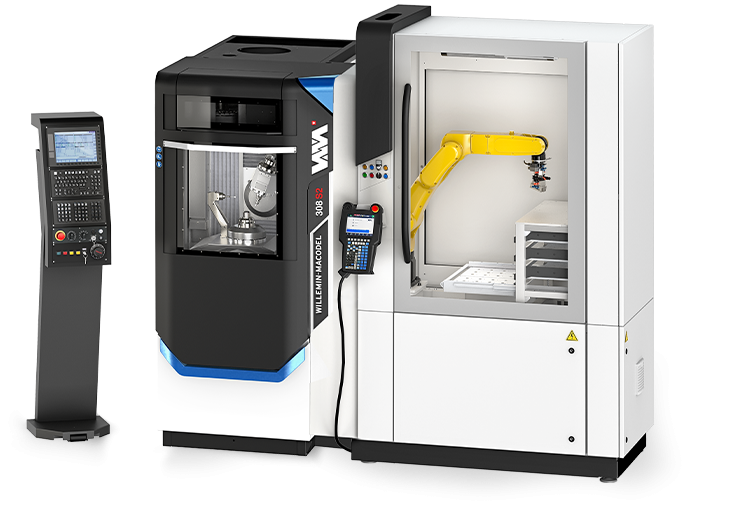

Le 308S2 est un centre d’usinage 5 axes, dédié à l’usinage de pièces prismatiques complexes de petite dimension, soit en lopins ou en palettes. Très compact, il est principalement conçu pour l’usinage par fraisage et tournage de haute précision.

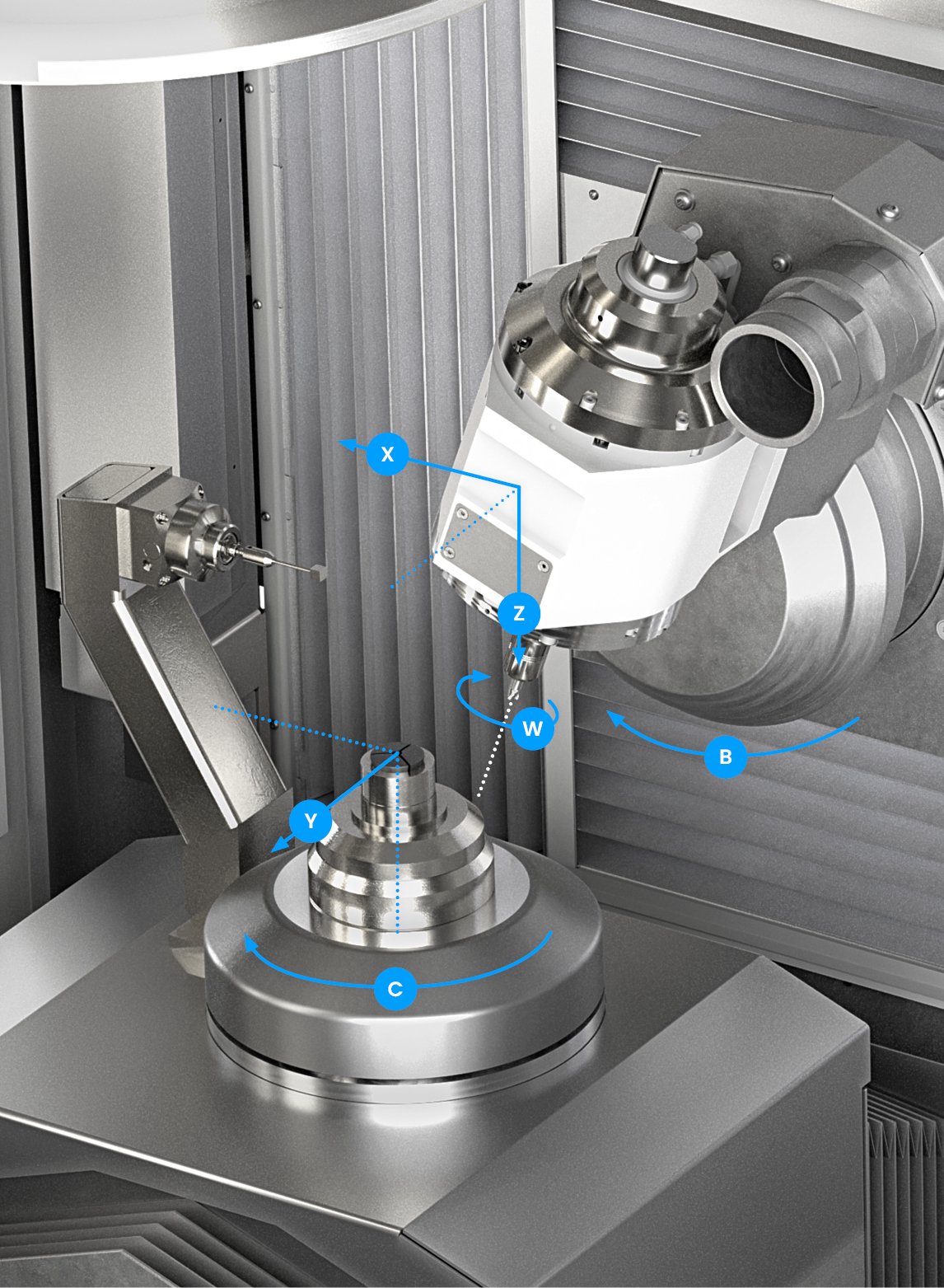

Grâce à une chaîne cinématique optimisée, il garantit une grande rigidité entre la pointe de l’outil et la pièce à usiner.
Le concentré de savoir-faire
- Motobroche haute performance avec vitesse de rotation pouvant atteindre 60’000 min-1
- Mouvement angulaire de la motobroche sur 150°, lui offrant ainsi une très grande amplitude
- Compacité maximale avec agrégats intégrés limitant l’emprise au sol à 1.5 m2
- Usinage de pièces jusqu’à un diamètre de 120 mm
- Diviseurs sur axe C offrant une capacité de tournage jusqu’à 4’000 min-1
caractéristiques techniques principales
Nos centres d’usinage sont 100 % personnalisables grâce à leur multitude d’options et d’équipements
Base commerciale
Équipement (et options) de base.
Axes linéaires principaux
Course X – Y – Z
270 – 120 – 220 mm
Vitesse d’avance max.
20 m/min
Résolution
0.1 µm
Axe de pivotement B
Entraînement
Moteur couple
Mouvement angulaire
-35° à +115°
Vitesse d’avance max.
200 min-1
Résolution
0.0001°
Diviseur axe C
Entraînement
Moteur couple
Couple S1
20 nm
Couple nominal
38 nm
Vitesse de rotation mode fraisage
200 min-1
Vitesse de rotation mode tournage
(4’000 min-1)
Plateau
Ø120 mm
Charge admissible
12 kg
Motobroche – S1
Interface
HSK-A32
Vitesse de rotation max.
40’000 min-1 (60’000 min-1)
Lubrification
Air-huile
Résolution
±0.02°
DTS (Dynamic Thermal Stabilization)
Intégré
Magasin d’outils pick-up – S1
Nombre d’outils
28
Changement d’outil à outil
6 sec
Changement copeau à copeau
10 sec
Gestion d’outils
Intégrée
Détection bris d’outils
En temps masqué
Commande numérique
FANUC
0i-MF PLUS
Encombrement
Dimensions (L x P x H)
910 x 1715 x 1980 mm
Surface au sol
1.6 m2
Autres options
Pour une personnalisation optimale de vos besoins.
Périphérique
Groupe froid
Automation
Robot ou manipulateur
Filtration
Filtre à papier HP 80 ou 150 bar
Kit métaux précieux
Aspirateur vapeur d’huile ou émulsion
Options diverses
Anti-incendie
Mesure d’outils S1
Contrôle pièce S1
Exemples d’applications
Notre équipe d’experts est là pour faire de votre projet une réussite.

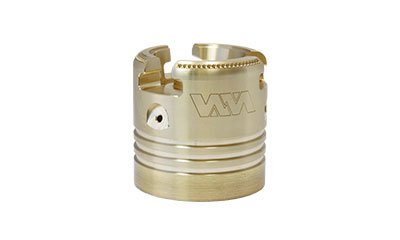

Piston d'ornement
Laiton

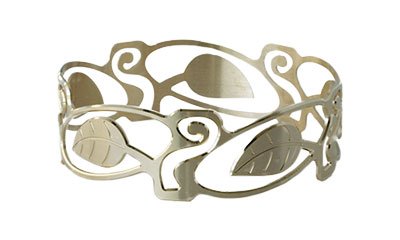

Bracelet
Laiton
Barre implantaire
Acier médical
Bridge complet
Cobalt-chrome
Bridges et implants
Cobalt-chrome
Boostez votre productivité
Outre nos centres d’usinage, nous offrons une gamme exhaustive de solutions d’automation qui se calibrent parfaitement sur vos processus de production, favorisant le développement de solutions hautement productives.
