RS-100S

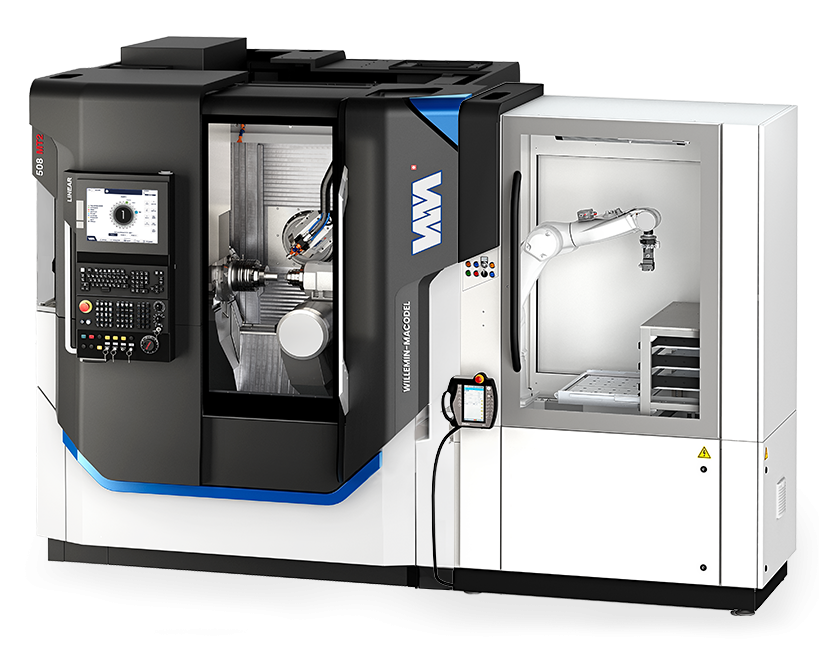

La cellule robotisée RS-100S, associée à votre centre d’usinage, garantit une production autonome, fiable et performante.

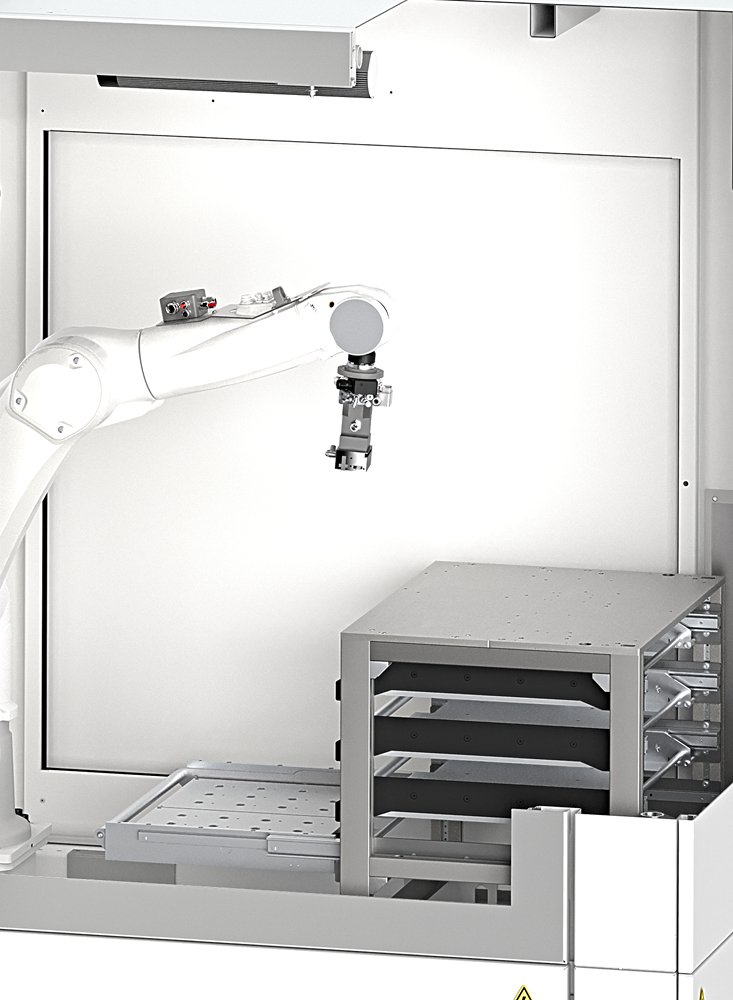

L’intégration d’un robot polyarticulé permet d’automatiser le chargement des pièces ébauches et le déchargement des pièces usinées tout en conservant un encombrement réduit.
Grâce à ses nombreuses options, la cellule RS-100S s’adapte à vos besoins et s’intègre parfaitement à votre processus de fabrication.
Le robot standard à personnaliser
- Large catalogue d’options avec plusieurs stations personnalisables
- Robot Stäubli TX2-60L avec une charge admissible jusqu’à 3.7 kg
- Capacité de stockage jusqu’à 6 tiroirs A3 permettant une autonomie de plusieurs jours
spécifications techniques principales
Nos solutions d’automation sont 100 % personnalisables grâce à leur multitude d’options et d’équipements
Spécifications techniques
Équipement (et options) de base.
Cellule
Dimensions (L x l x h)
1320 x 770 x 2160 mm
Masse
650 kg
Tension d’alimentation
400V AC
Pneumatique
6 bar
Compatibilité
Série 30/40/50
Stockage
Capacité max.
6 tiroirs A3
Charge par tiroir
20 kg
Actionnement tiroir
Par le robot
Robot
Constructeur
STÄUBLI
Modèle
TX2-60L
Rayon d’action
920 mm
Répétabilité
±0.02 mm
Charge admissible
3.7 kg
Préhenseurs
Technologie
Pneumatique/Électrique/Vacuum
Interchangeabilité
Auto./Semi-auto.
Nombre de pince
1 ou 2
Magasin préhenseur
Jusqu’à 6 positions
Autres options
Pour une personnalisation optimale de vos besoins.
Vision
Orientation et recalage automatiques des pièces pour une dépose précise et la détection des défauts potentiels.
Nettoyage
Solution de nettoyage par ultrasons ou vapeur intégrée dans la cellule, sans emprise au sol supplémentaire.
Prise de référentiel auto.
Référencement automatique des pièces garantissant précision et répétabilité du processus.
Retournement
Retournement automatisé des pièces permettant la réalisation de plusieurs opérations d’usinage.
Prélèvement (SPC)
Prélèvement automatisé des pièces selon une fréquence définie pour le contrôle qualité.
Mesure
Poste de mesure dimensionnelle intégré pour surveiller les écarts et garantir la conformité des pièces.
Auto-correction programme
Correction automatique du programme d’usinage basée sur les résultats de mesure.
Multi-production
Gestion simultanée de plusieurs références grâce à un stockage configuré pour les petites et moyennes séries.
Changement de serrages
Stockage de serrages et d’outillages pour adapter rapidement la machine aux différentes productions.
Boostez votre productivité
Nous offrons une gamme exhaustive de solutions d’automation qui se calibrent parfaitement sur nos centres d’usinage et sur vos processus de production, favorisant le développement de solutions hautement productives.
